產品特點

　　DC7-40V寬壓供電;

　　RS485通訊隔離接口;

　　支持標準modbus RTU協議。

　　產品功能

　　光照度采集;

　　變送模擬量輸出;

　　支持波特率：2400,4800,9600,19200,38400。

　　產品型號

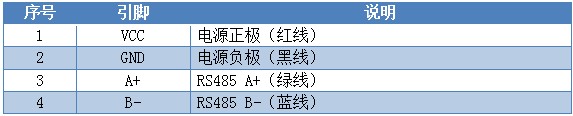

　　引腳說明

　　通訊接線說明

　　1、接線方式　　

　　2、RS485級聯接線方式

　　電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

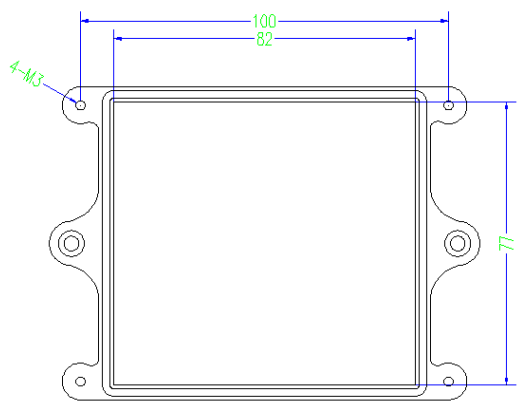

　　尺寸說明

　　測試軟件說明

　　1、軟件下載

　　http://m.prasetyo.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

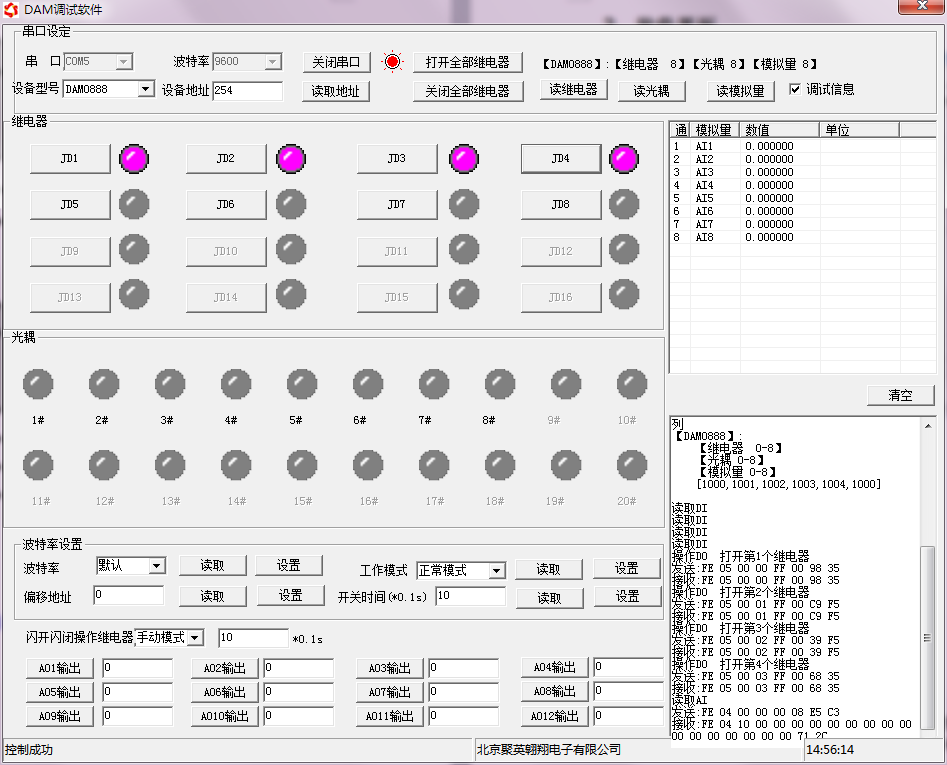

　　2、軟件界面

　　軟件功能

　　l 繼電器狀態查詢

　　l 繼電器獨立控制

　　l 模擬量讀取

　　l 開關量狀態查詢

　　l 調試信息查詢

　　l 工作模式的更改

　　l 偏移地址的設定

　　l 繼電器整體控制

　　3、通訊測試

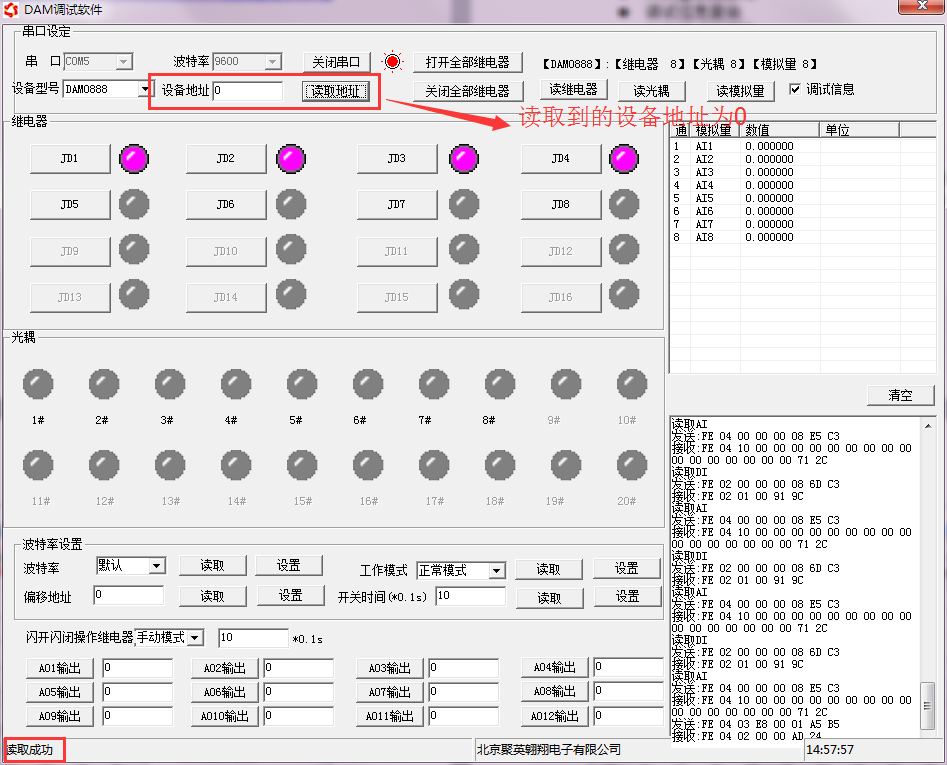

　?、龠x擇設備當前串口號，打開串口;

　?、谶x擇對應的產品型號;

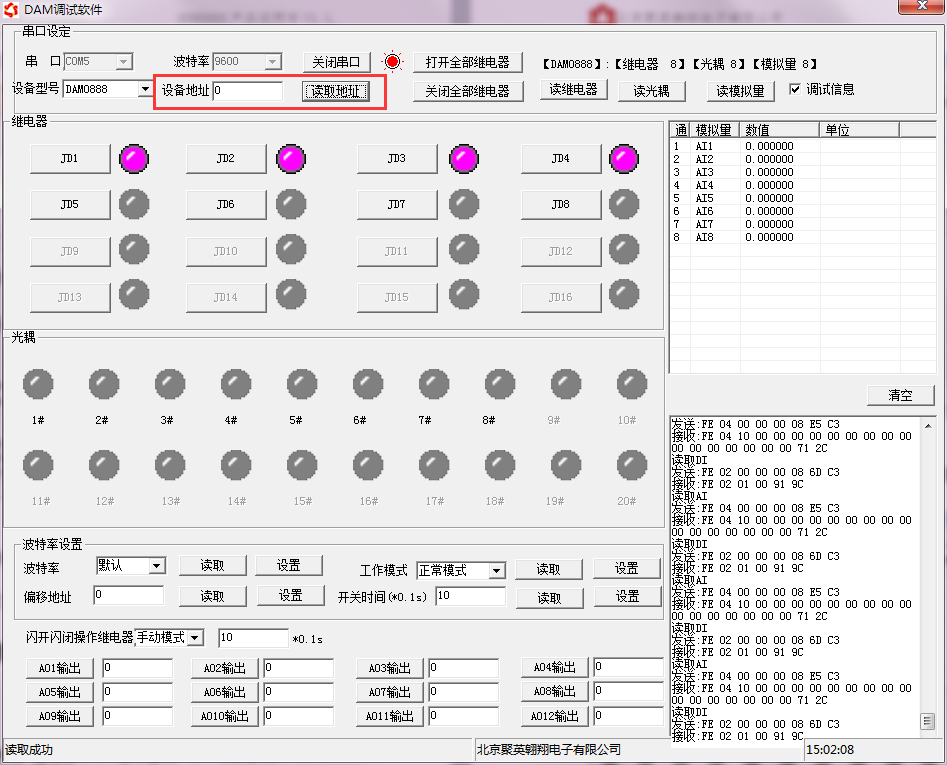

　　③設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

　　參數設置

　　1、設備地址

　　1.1、設備地址的介紹

　　DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

　　設備地址=撥碼開關地址+偏移地址。

　　注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

　　1.2、設備地址的讀取

　　設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

　　1.3、偏移地址的設定與讀取

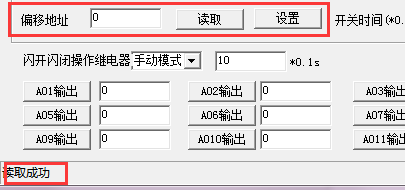

　　點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

　　1.4、波特率的讀取與設置

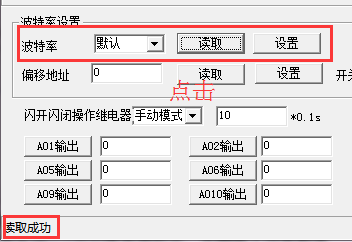

　　點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

　　開發資料說明

　　1、通訊協議說明

　　本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

　　2、Modbus寄存器說明

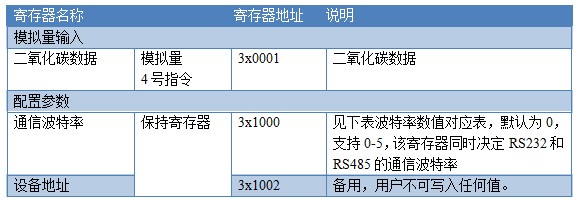

　　線圈寄存器地址表：

　　波特率數值對應表

　　3、指令生成說明

　　應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

　　注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以?huà)燧d多個設備。

　　指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

　　4、指令列表

　　5、指令詳解

　　二氧化碳查詢

　　查詢二氧化碳

　　獲取到的數據與實際值之間的關系為：實際值=返回值

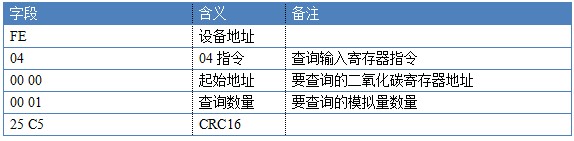

　　FE040000000125C5

　　模擬返回信息：

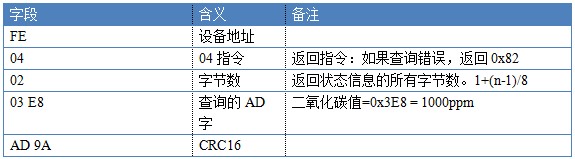

　　FE 04 0203 E8 AD9A
