供電范圍

7-30VDC 直流供電

數據接口

RS485 、4-20mA 、0-10V 、0-5V（可選）

功耗

24V 18mA  約0.4W

測量范圍

0-30m/s

測量精度

±（0.2+0.03V）m/s V 表示風速

分辨率

0.01m/s

工作環境

溫度 -40~+80℃

濕度 0~ 100%無冷凝

動態相應時間

≤1s

啟動風速

≤0.3m/s

默認通訊格式

9600,n,8, 1

模擬量輸出

4-20mA 對應0~30m/s 0-10V 對應0~30m/s

0-5V 對應0~30m/s

接線順序

RS485

4-20MA

紅+    黃-    綠 A    藍 B

紅+    黃-    綠 AO    藍 GND

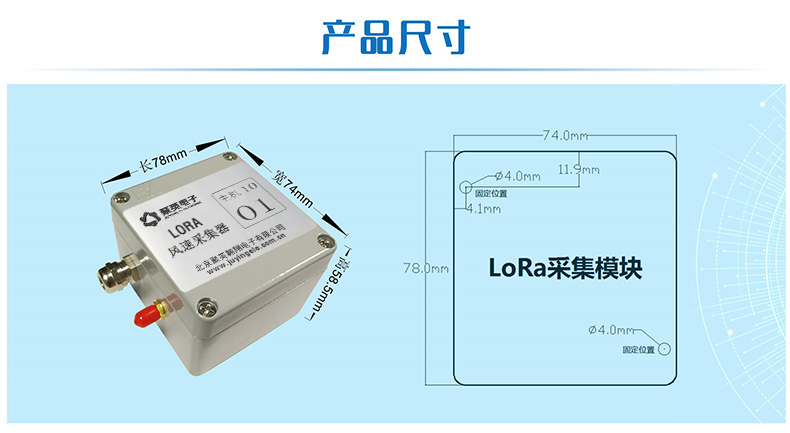

尺寸

見下圖

重量

140g

模擬量數據

風速數據

04：只讀寄存器

0

uint16_t 類型

數據返回為 020B 即為 5.23m/s

風速數據

03：保持寄存器

300

配置參數

通信波特率

06：寫寄存器指令

1000

見下表波特率數值對應表，默認為0 ，支持 0-5。

偏移地址

1002

設備地址=偏移地址

Bit0~Bit7

波特率

0 ：9600

1 ：2400

2 ：4800

3 ：9600

4 ：19200

5 ：38400

6 ：115200

7 ：57600

8 ：56000

9 ：14400

10：1200

Bit8~Bit9

奇偶校驗

0 ：無校驗

1 ：偶校驗(Even)

2 ：奇校驗(Odd)

Bit10~Bit11

停止位

0 ：停止位 1 位

1 ：停止位 2 位

2 ：停止位 1.5 位

查詢風速數據

FE 04 00 00 00 01 25 C5

查詢0 寄存器

返回?cái)?shù)據

FE 04 02 02 0B ED 83

返回 020B=5.23m/s（舉例）

查詢風速數據

FE 03 01 2C 00 01 50 30

查詢300 寄存器

返回?cái)?shù)據

FE 03 02 02 0B ECF7

返回 020B=5.23ppm（舉例）

查詢地址

FE 04 03 E8 00 01A5 B5

查詢當前地址

返回?cái)?shù)據

FE 04 02 00 02 2CE5

當前地址為 02（舉例）

修改地址

FE 06 03 EA 00 02 3D B4

修改地址為 02（舉例）

返回?cái)?shù)據

FE 06 03 EA 00 02 3D B4

已修改為 02

FE

設備地址

廣播通訊

04

04 指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的風速寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16

校驗碼

FE

設備地址

廣播通訊

04

04 指令

返回指令：如果查詢錯誤，返回 0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

02 0B

查詢的 AD 字

風速值=0x020B = 5.23m/s

ED 83

CRC16

校驗碼

FE

設備地址

廣播通訊

06

06 指令

寫寄存器指令

03 EA

起始地址

修改風速地址的寄存器地址

00 02

設置地址

要設置的地址

3D B4

CRC16

校驗碼

FE

設備地址

廣播通訊

06

06 指令

寫寄存器指令

03 EA

起始地址

修改風速地址的寄存器地址

00 02

設置地址

要設置的地址

3D B4

CRC16

校驗碼
