一、產品說明

DAM1600TA 設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 16 個手動控制按鍵控制對應 16 路繼電器輸出;

l 1 個 Lock 鎖定按鍵，鎖定后，手動控制按鍵失效;

l 通訊接口只支持無線 WIFI 網絡;

l 設備默認 IP 為 192.168.10.1;

l 設備默認 WIFI 名稱為 JY_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

三、產品功能

l 十六路繼電器控制;

l 繼電器狀態掉電記憶;

l 可實現遠距離操控;

l 具有兩個網絡通道;

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

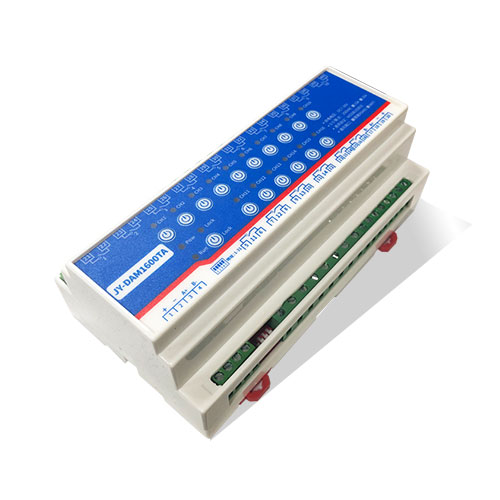

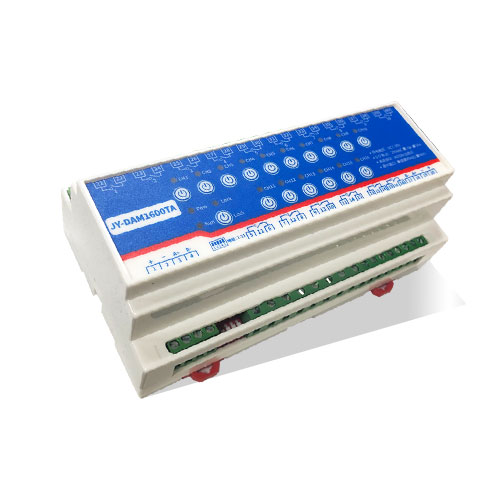

四、產品選型

型號	modbus	RJ45	WIFI	GSM	繼電器
DAM1600TA 單 WIFI	●		●		16

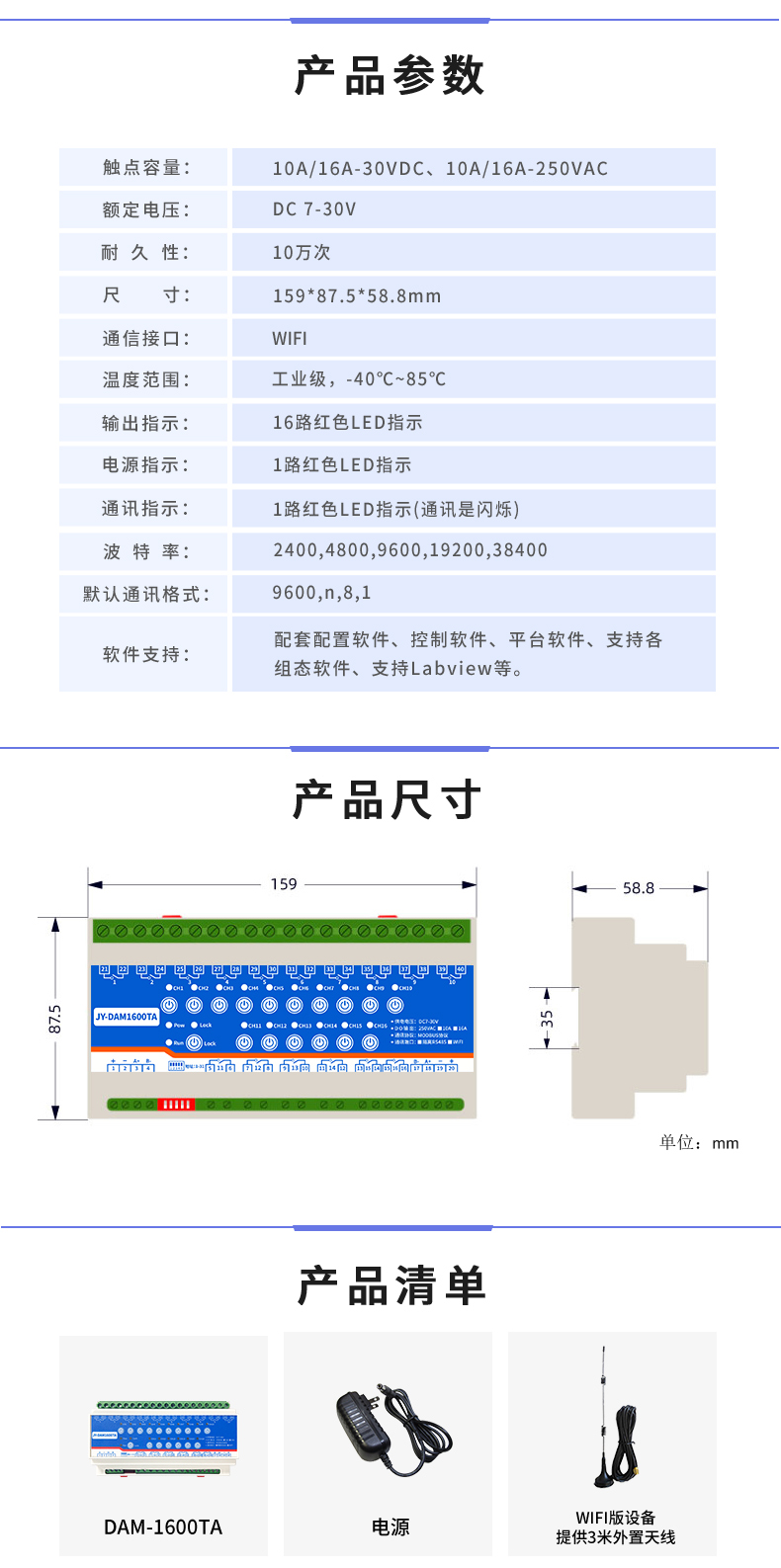

五、主要參數

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
通訊接口	WIFI
默認 WIFI 名稱	JY_（代表隨機數字字母組合）
默認 IP	192.168.10.1
額定電壓	DC 7-40V
電源指示	1路紅色 LED 指示（不通信時常亮，通信時閃爍）
輸出指示	16路紅色 LED 指示
溫度范圍	工業級，-40℃—85℃
尺寸	159*87.5mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件；支持 Labviewd 等

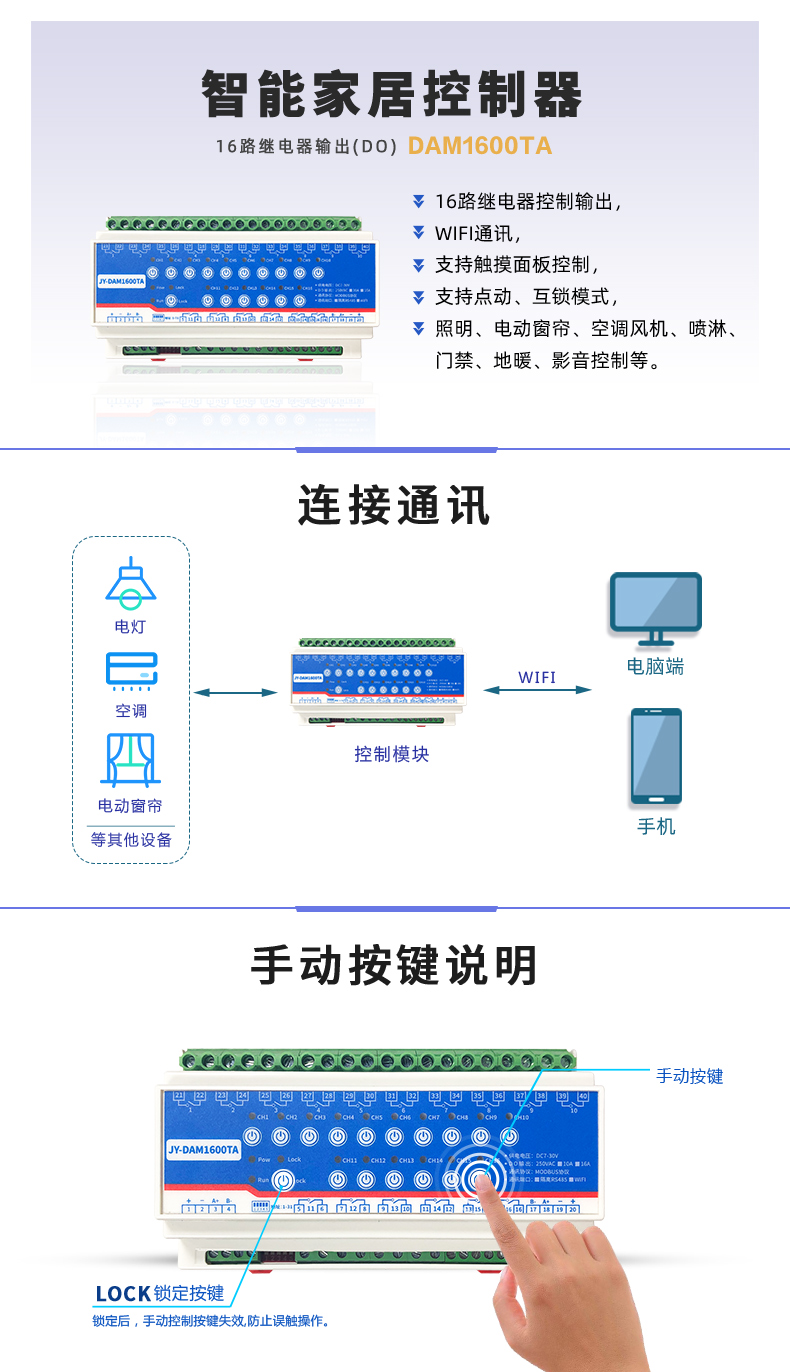

六、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。

七、快速使用說明

1 、設備供電后進行本地通訊測試;

2 、測試成功通訊后，將設備接入外網，配置相應的參數和工作模式;

3 、獲取設備唯一 ID 號;

4 、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用

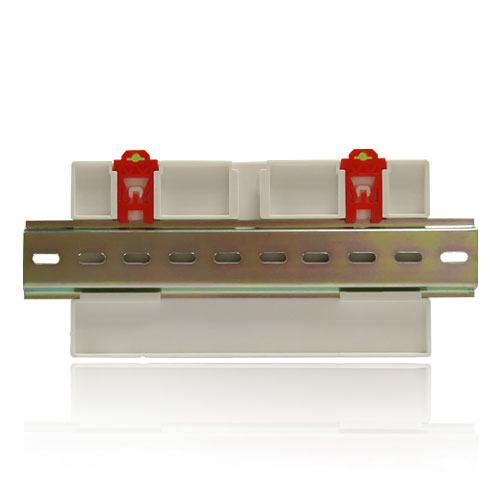

八、硬件說明

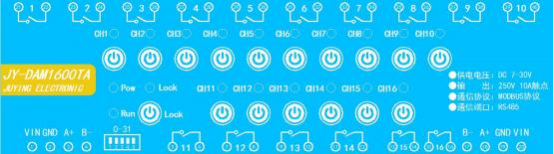

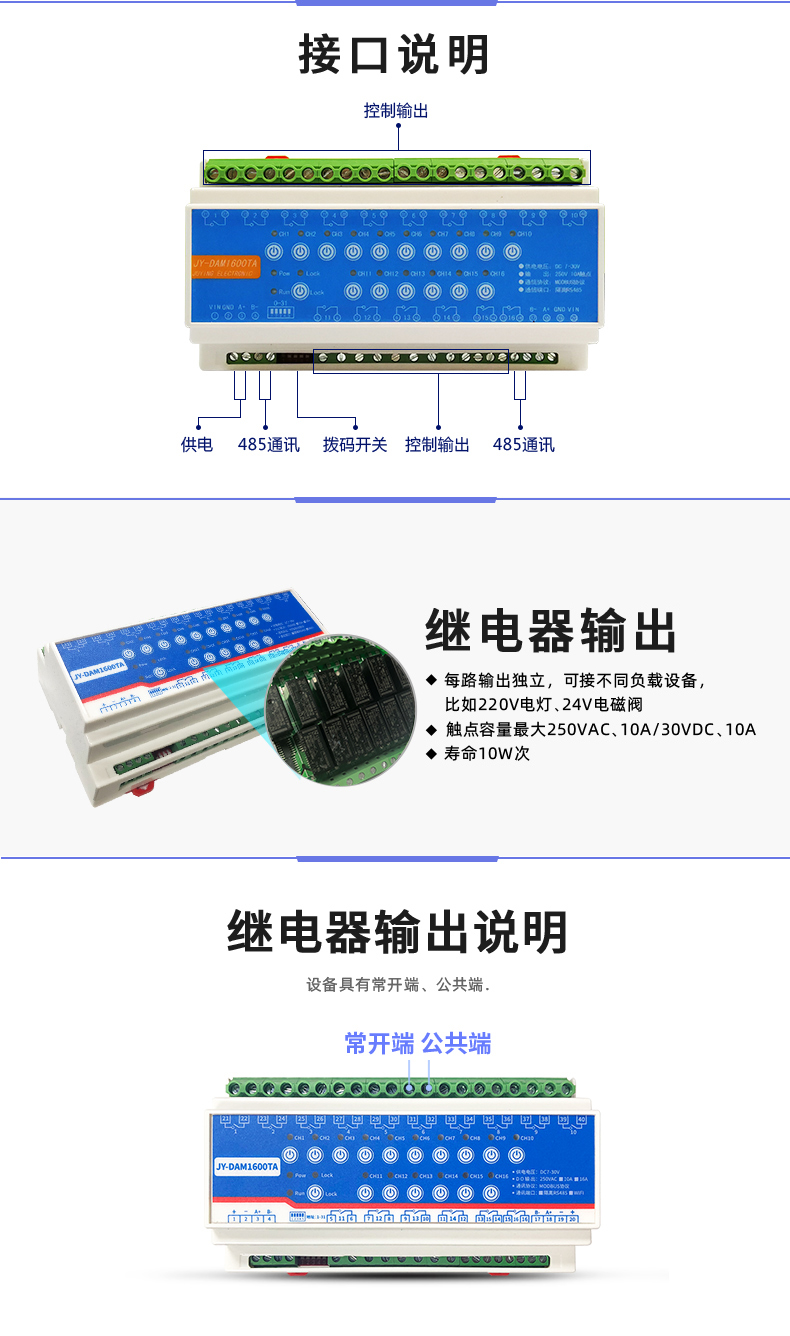

1、接口說明

2、引腳說明

序號	引腳	說明
1	VIN	第一個電源正極
2	GND	第一個電源負極
3	A+	第一個485接口A+接線
4	B-	第一個485接口B-接線
5	5引腳和6引腳	第11路繼電器輸出
6	5引腳和6引腳	第11路繼電器輸出
7	7引腳和8引腳	第12路繼電器輸出
8	7引腳和8引腳	第12路繼電器輸出
9	9引腳和10引腳	第13路繼電器輸出
10	9引腳和10引腳	第13路繼電器輸出
11	11引腳和12引腳	第14路繼電器輸出
12	11引腳和12引腳	第14路繼電器輸出
13	13引腳和14引腳	第15路繼電器輸出
14	13引腳和14引腳	第15路繼電器輸出
15	15引腳和16引腳	第16路繼電器輸出
16	15引腳和16引腳	第16路繼電器輸出
17	B-	第二個485接口B-接線
18	A+	第二個485接口A+接線
19	GND	第二個供電接口負極
20	VIN	第二個供電接口正極
21	21引腳和22引腳	第1路繼電器輸出

22
23	23引腳和24引腳	第2路繼電器輸出
24
25	25引腳和26引腳	第3路繼電器輸出
26
27	27引腳和28引腳	第4路繼電器輸出
28
29	29引腳和30引腳	第5路繼電器輸出
30
31	31引腳和32引腳	第6路繼電器輸出
32
33	33引腳和34引腳	第7路繼電器輸出
34
35	35引腳和36引腳	第8路繼電器輸出
36
37	37引腳和38引腳	第9路繼電器輸出
38
39	39引腳和40引腳	第10路繼電器輸出
40

3、按鍵及指示燈說明

①、設備上具有 16 個手動控制按鍵，可現場控制設備通道的閉合和斷開，長按 16 個按鍵中的任何一個 3S ，即可實現所有通道的全開全關。

② 、Lock 鍵為鎖定鍵，鎖定后，設備上的 16 個手動按鍵控制失效，此時上位機與設備的通信不受影響。

指示燈	按鍵	說明
Pow	-	設備供電指示燈，狀態為紅色常亮
Run	-	設備通信指示燈，狀態為紅色閃爍
Lock	Lock	設備鎖定按鍵，鎖定后，指示燈為紅色常亮
CH1	CH1指示燈正下方	第1路繼電器輸出指示燈，有輸出時紅色常亮
CH2	CH2指示燈正下方	第2路繼電器輸出指示燈，有輸出時紅色常亮
CH3	CH3指示燈正下方	第3路繼電器輸出指示燈，有輸出時紅色常亮
CH4	CH4指示燈正下方	第4路繼電器輸出指示燈，有輸出時紅色常亮

CH5	CH5指示燈正下方	第5路繼電器輸出指示燈，有輸出時紅色常亮
CH6	CH6指示燈正下方	第6路繼電器輸出指示燈，有輸出時紅色常亮
CH7	CH7指示燈正下方	第7路繼電器輸出指示燈，有輸出時紅色常亮
CH8	CH8指示燈正下方	第8路繼電器輸出指示燈，有輸出時紅色常亮
CH9	CH9指示燈正下方	第9路繼電器輸出指示燈，有輸出時紅色常亮
CH10	CH10指示燈正下方	第10路繼電器輸出指示燈，有輸出時紅色常亮
CH11	CH11指示燈正下方	第11路繼電器輸出指示燈，有輸出時紅色常亮
CH12	CH12指示燈正下方	第12路繼電器輸出指示燈，有輸出時紅色常亮
CH13	CH13指示燈正下方	第13路繼電器輸出指示燈，有輸出時紅色常亮
CH14	CH14指示燈正下方	第14路繼電器輸出指示燈，有輸出時紅色常亮
CH15	CH15指示燈正下方	第15路繼電器輸出指示燈，有輸出時紅色常亮
CH16	CH16指示燈正下方	第16路繼電器輸出指示燈，有輸出時紅色常亮

4、繼電器接線說明

九、設備參數配置及測試

單 WIFI 版設備通過網頁方式來進行參數配置，設備默認 WIFI 信號名稱為 JY_****，連接密碼為 12345678 ，默認 IP 為 192.168.10.1 ，詳細配置方法，閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.prasetyo.cn/software/ 聚英云平臺單 WIFI 版使用說明.rar

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

2、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：

http://m.prasetyo.cn/software/ 獲取唯一 ID 號.rar

(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：

http://m.prasetyo.cn/software/ 虛擬串口軟件及 TCP 服務測試軟件.rar

1) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突，目標 IP 即設備的 IP ，虛擬串口參數要求與章節 4 中配置的設備參數一致。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 、軟件提示讀取成功，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員，確認該購買的設備是否具有唯一 ID 號。

2 、軟件提示讀取失敗。

此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為 9600.

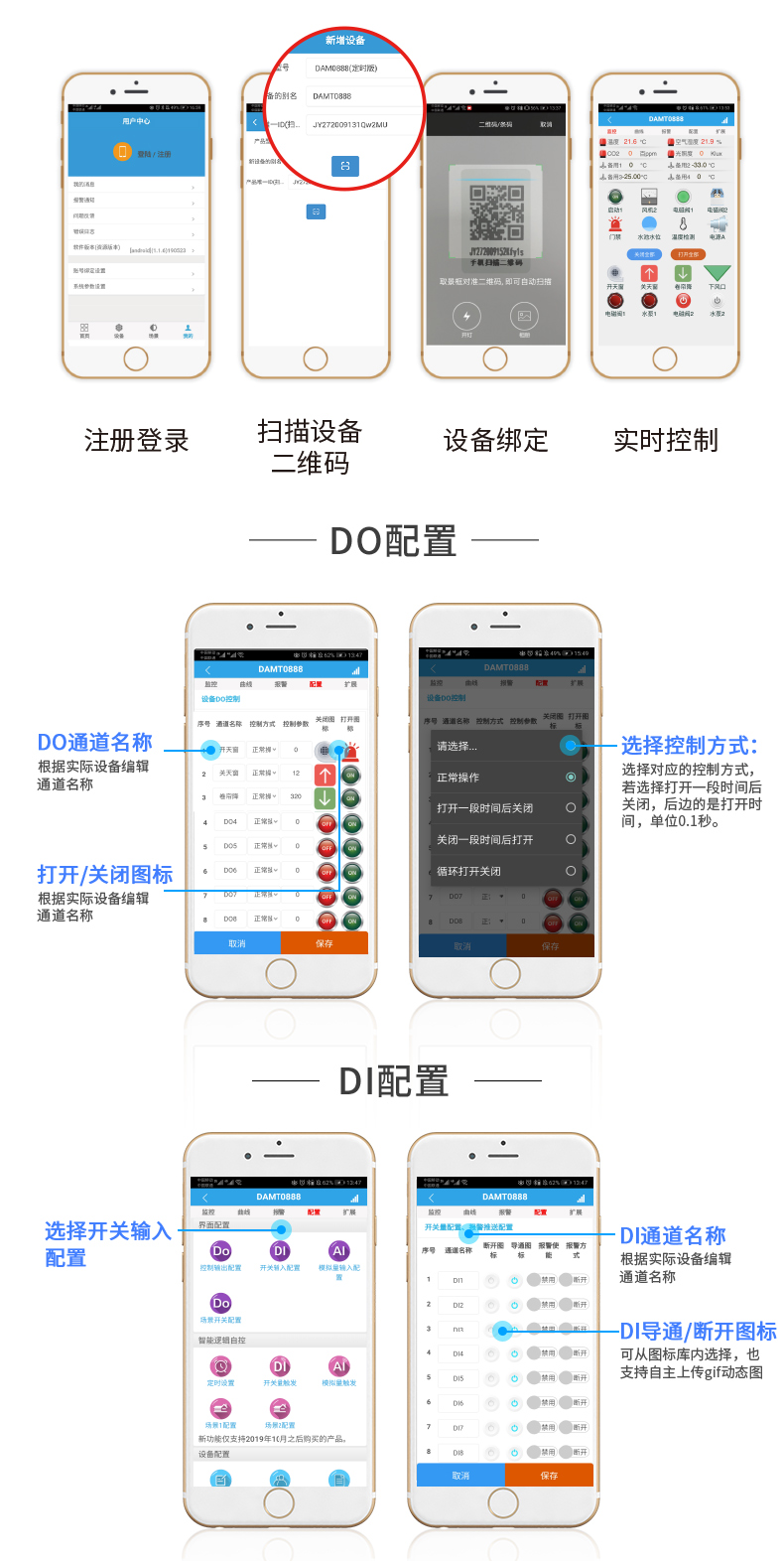

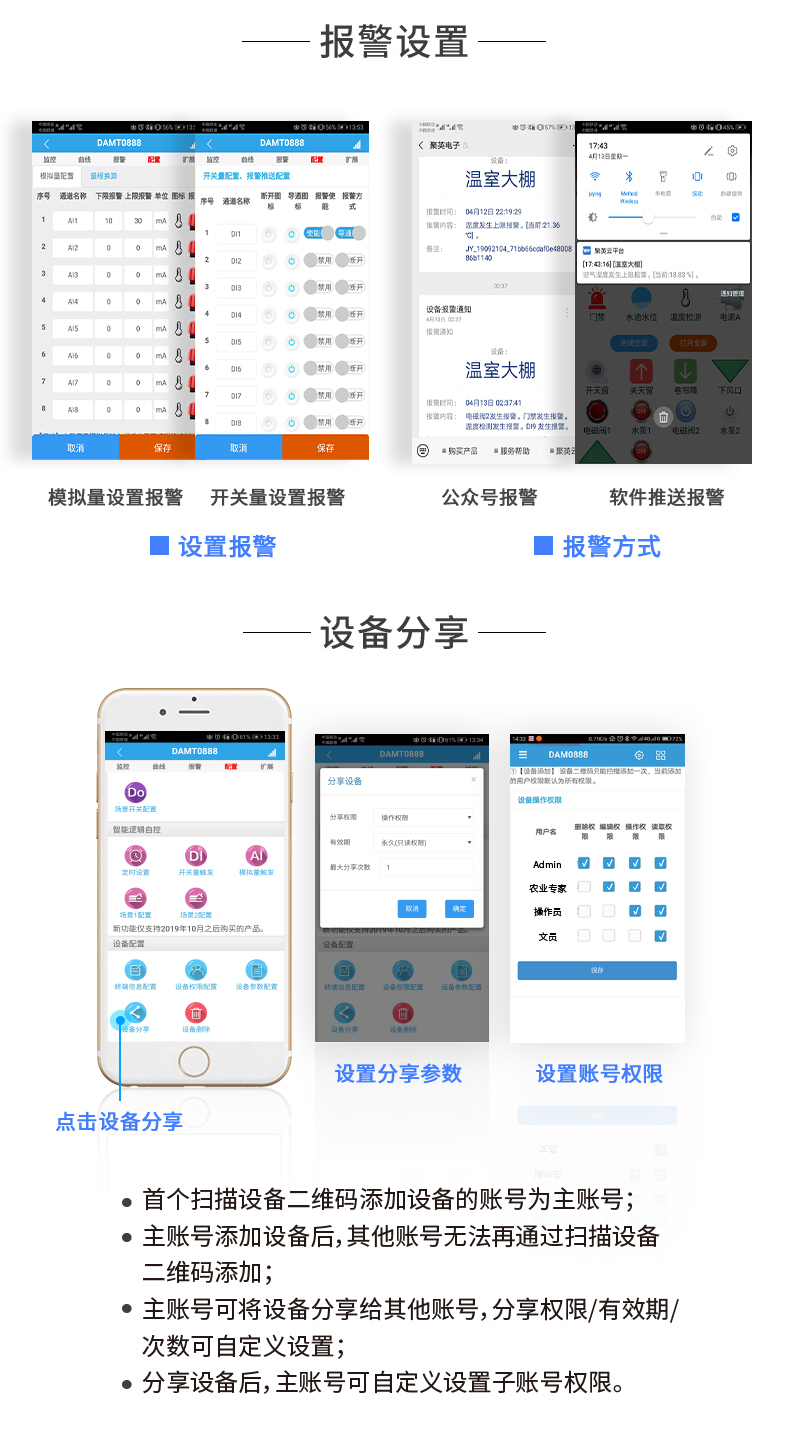

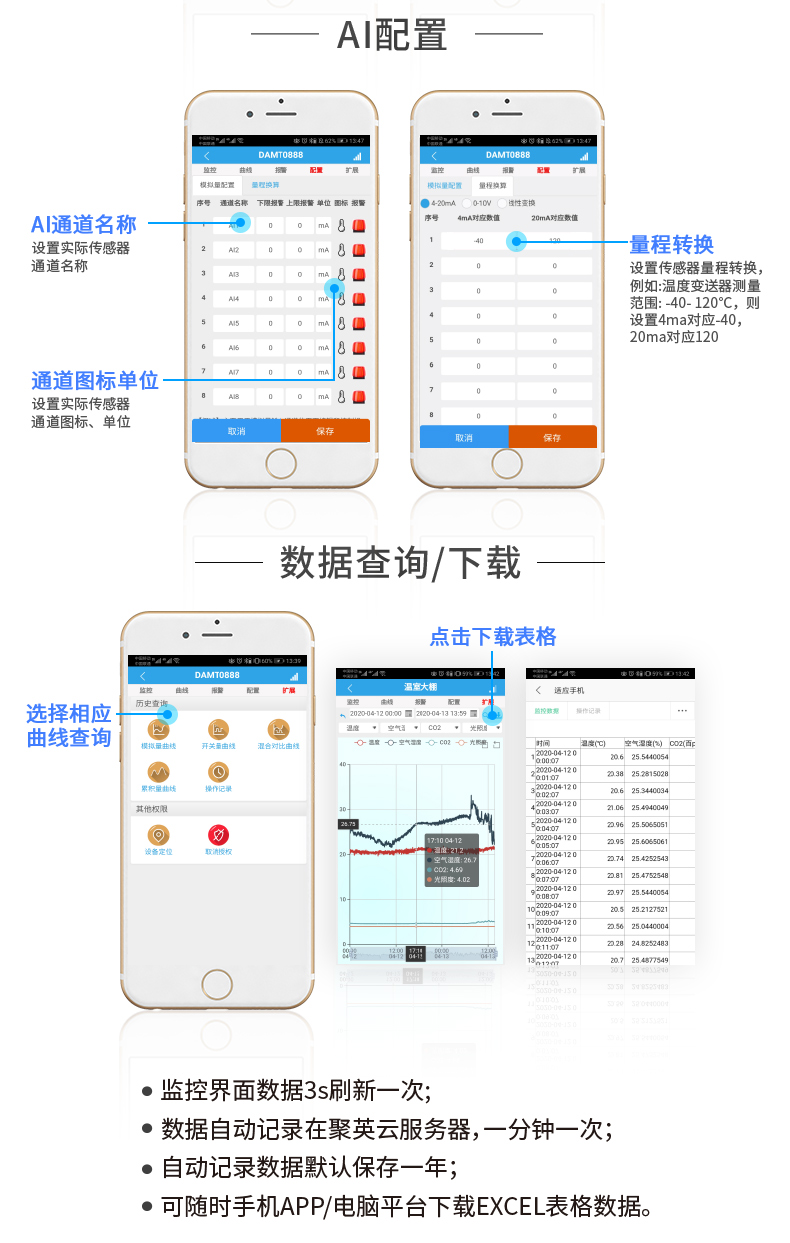

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.prasetyo.cn/software/ 聚英云平臺單 WIFI 版使用說明.rar

十二、開發資料說明

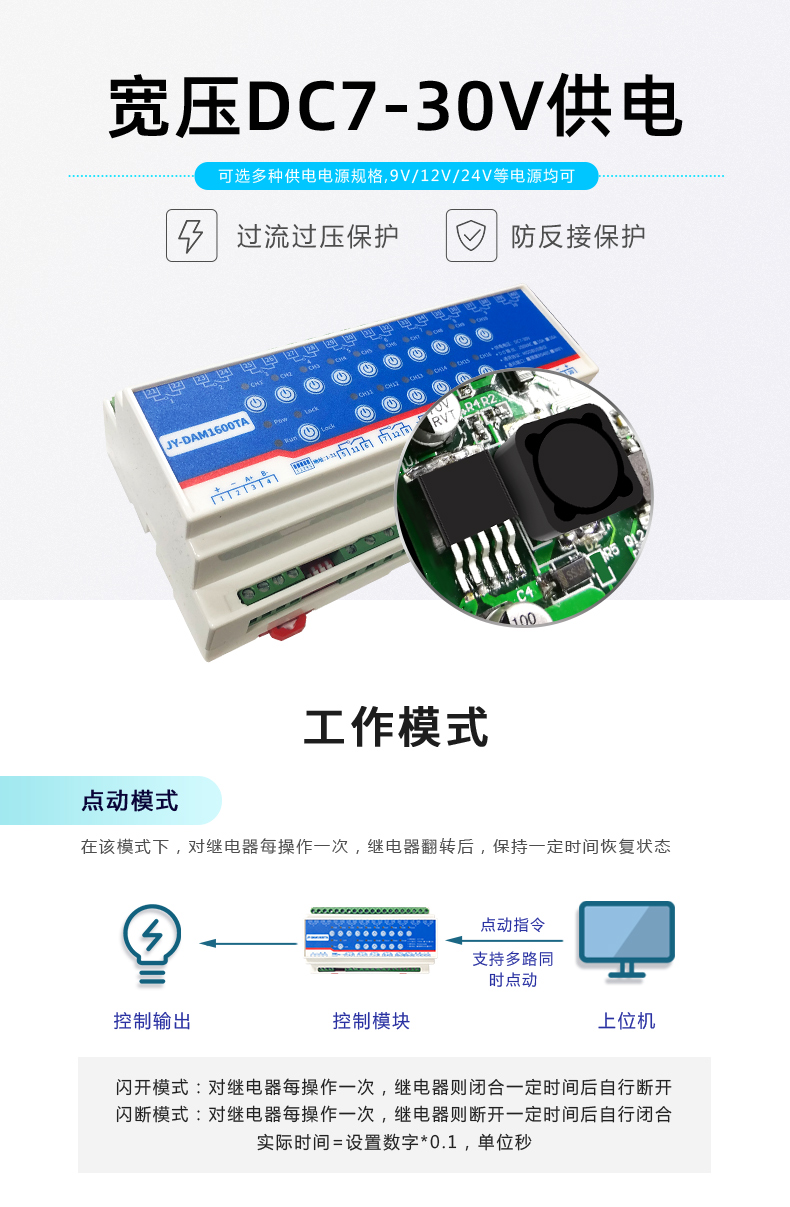

1、工作模式說明

1.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈 1	寫線圈 1 號指令碼	0x0001	第一路繼電器輸出
線圈 2		0x0002	第二路繼電器輸出
線圈 3		0x0003	第三路繼電器輸出
線圈 4		0x0004	第四路繼電器輸出
線圈 5		0x0005	第五路繼電器輸出
線圈 6		0x0006	第六路繼電器輸出
線圈 7		0x0007	第七路繼電器輸出
線圈 8		0x0008	第八路繼電器輸出
線圈 9		0x0009	第九路繼電器輸出
線圈 10		0x0010	第十路繼電器輸出
線圈 11		0x0011	第十一路繼電器輸出
線圈 12		0x0012	第十二路繼電器輸出
線圈 13		0x0013	第十三路繼電器輸出
線圈 14		0x0014	第十四路繼電器輸出
線圈 15		0x0014	第十五路繼電器輸出
線圈 16		0x0015	第十六路繼電器輸出

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

Bit	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
繼電器位置	8	7	6	5	4	3	2	1	16	15	14	13	12	11	10	9

即寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、相關指令

情景	RTU 格式（16 進制發送）
查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35

控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
控制第九路開	FE 05 00 08 FF 00 19 F7
控制第九路關	FE 05 00 08 00 00 58 07
控制第十路開	FE 05 00 09 FF 00 48 37
控制第十路關	FE 05 00 09 00 00 09 C7
控制第十一路開	FE 05 00 0A FF 00 B8 37
控制第十一路關	FE 05 00 0A 00 00 F9 C7
控制第十二路開	FE 05 00 0B FF 00 E9 F7
控制第十二路關	FE 05 00 0B 00 00 A8 07
控制第十三路開	FE 05 00 0C FF 00 58 36
控制第十三路關	FE 05 00 0C 00 00 19 C6
控制第十四路開	FE 05 00 0D FF 00 09 F6
控制第十四路關	FE 05 00 0D 00 00 48 06
控制第十五路開	FE 05 00 0E FF 00 F9 F6
控制第十五路關	FE 05 00 0E 00 00 B8 06
控制第十六路開	FE 05 00 0F FF 00 A8 36
控制第十六路關	FE 05 00 0F 00 00 E9 C6

4、指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址

05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前 6 字節數據的CRC16 校驗和

1、繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01 指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 10	查詢數量	要查詢的繼電器數量
29 C9	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01 指令	返回指令：如果查詢錯誤，返回 0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前 6 字節數據的CRC16 校驗和

2、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10 指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04/00 02	指令	閃開閃閉指令
00 0A	延時時間	00 0A 為十六進制換為十進制則為間隔時間
00 D8	CRC16

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE	設備地址
10	10 指令	返回指令：如果查詢錯誤，返回 0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

3、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 04	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF （或 00）	全開全關命令	FF 全開命令 00 全關命令
31 D2（或 71 92）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 04 40 07

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 04	數量	返回信息的繼電器數量
40 07	CRC16	校驗位
