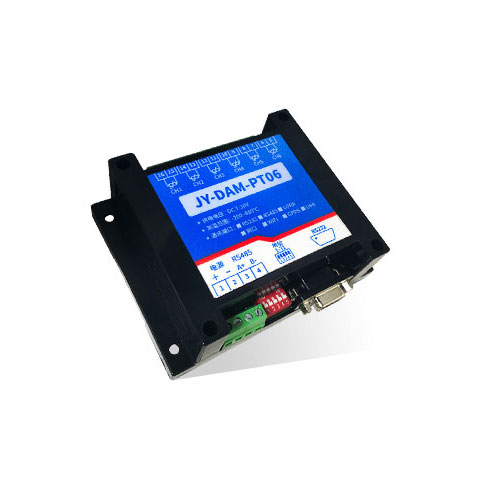

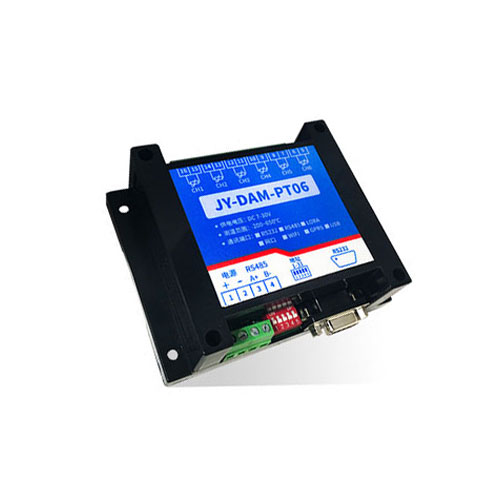

一、產品特點

• DC7-30V；
• 通訊接口支持RJ45以太網口；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
• 通信協議：支持標準modbus RTU協議；
• 測量芯片采用24位AD轉換器；
• 分辨率0.01℃；
• 穩定精度0.1℃。

二、產品功能

• 6路PT100采集通道。

三、產品選型

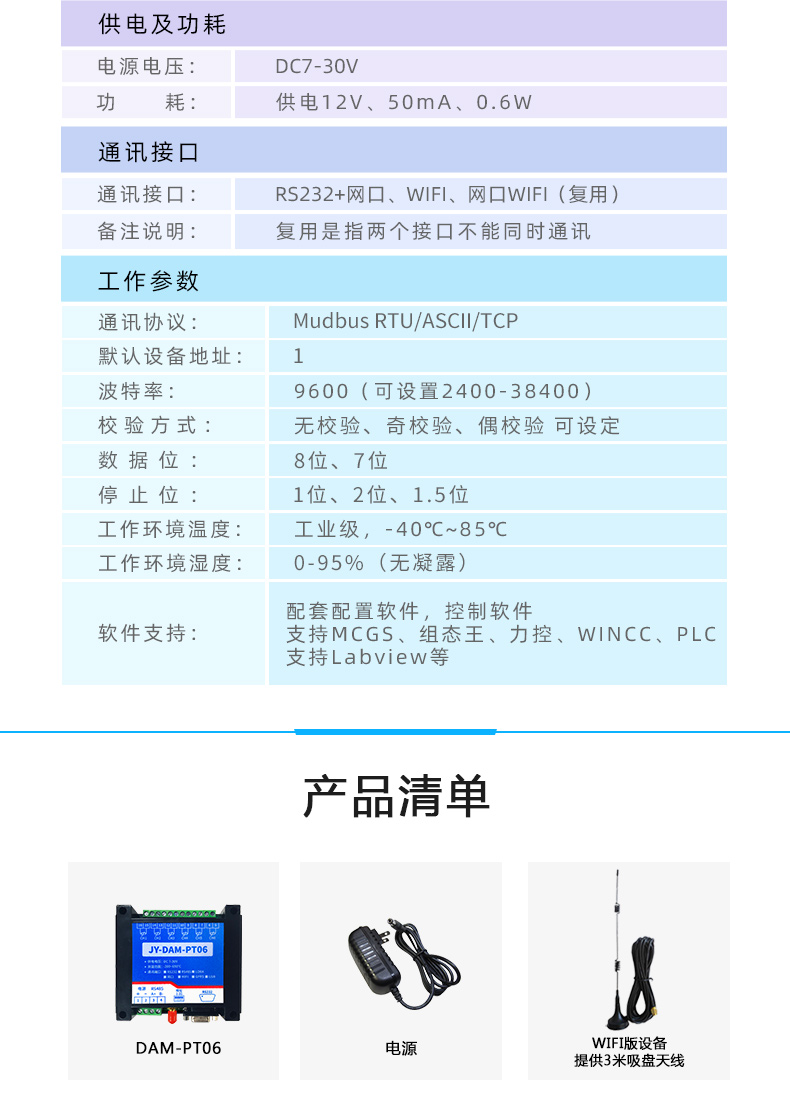

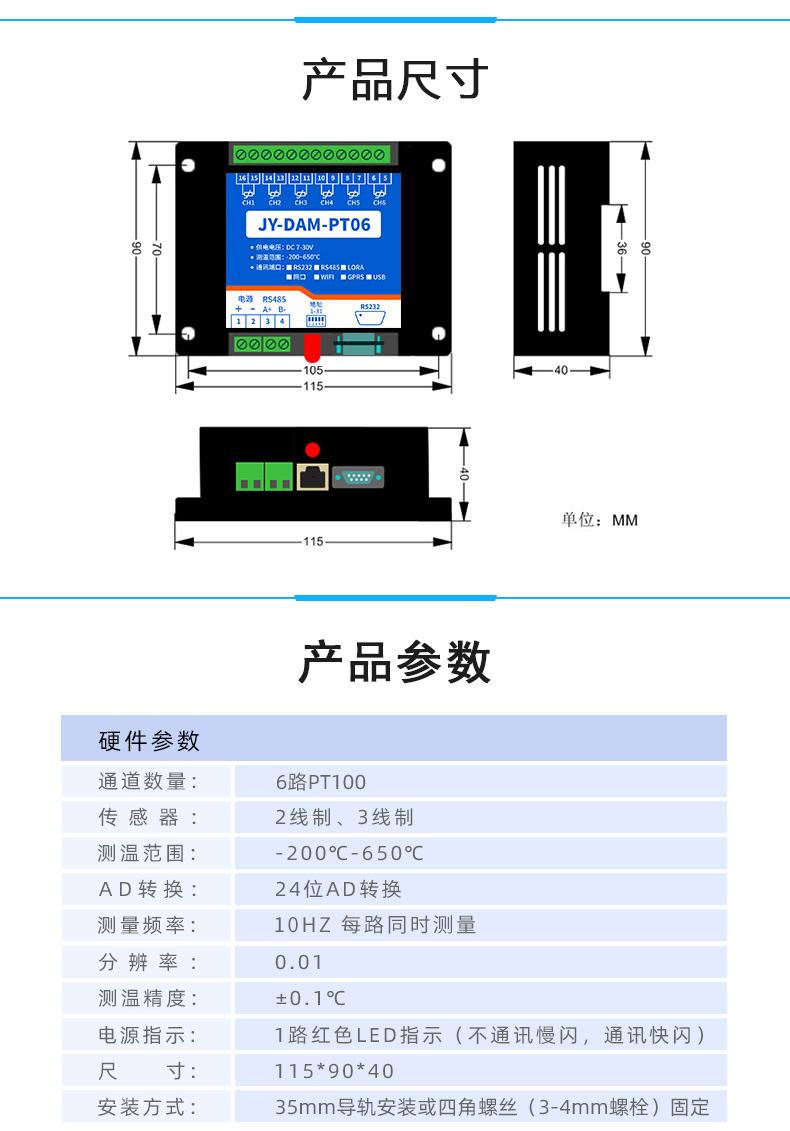

四、主要參數

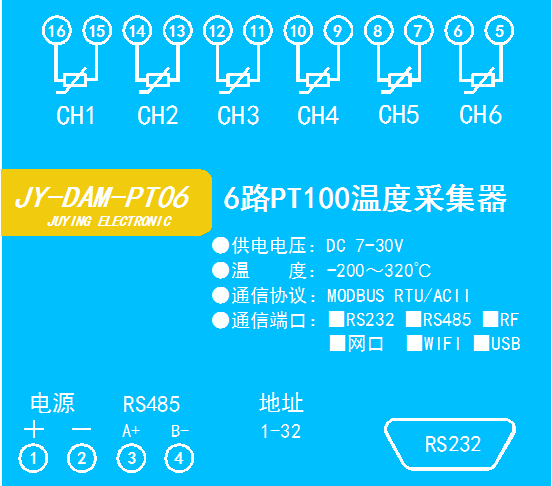

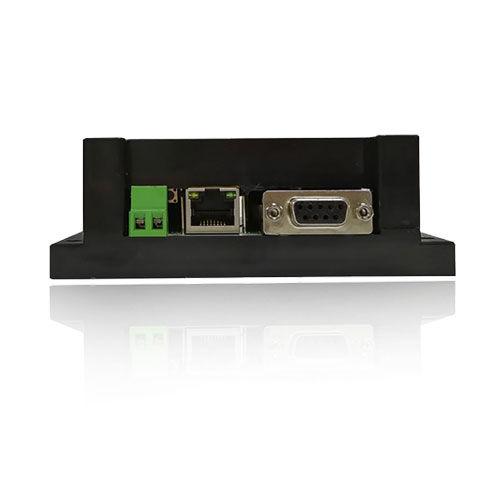

五、接口說明

六、通訊接線說明

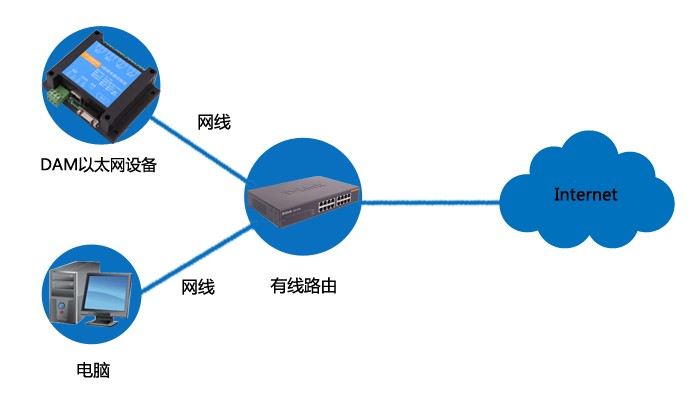

1、接線方式

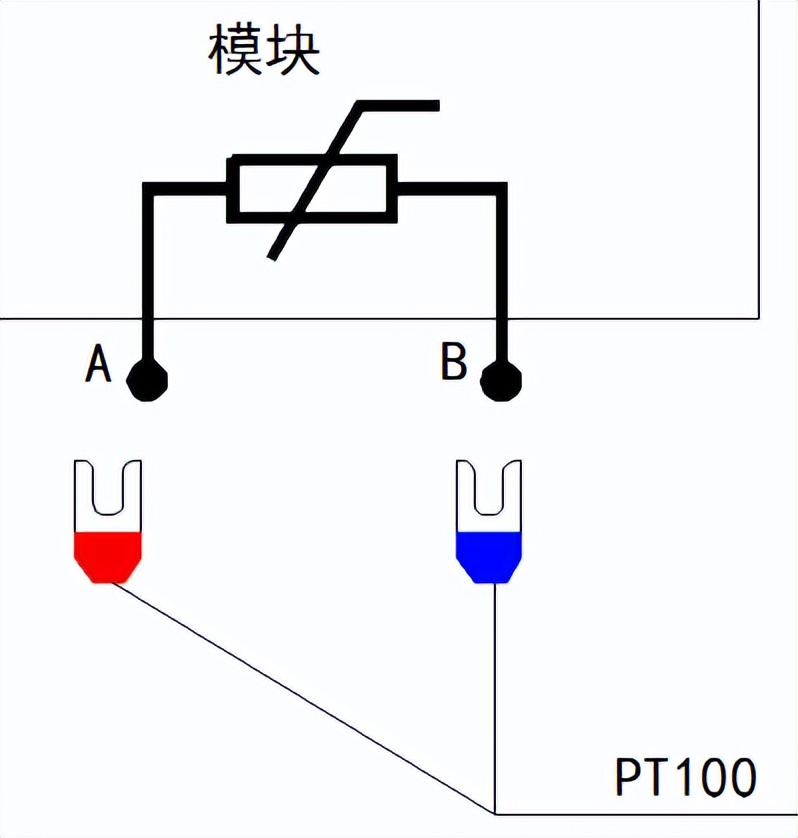

傳感器接線說明

PT100采用二線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

七、軟件下載

配置軟件下載地址：http://m.prasetyo.cn.cn/zlxz/danziliao/981.html

測試軟件下載地址：http://m.prasetyo.cn.cn/zlxz/danziliao/1105.html

應用軟件下載地址：http://m.prasetyo.cn.cn/zlxz/danziliao/980.html

八、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.prasetyo.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

線圈寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485總線可以?huà)燧d多個設備。

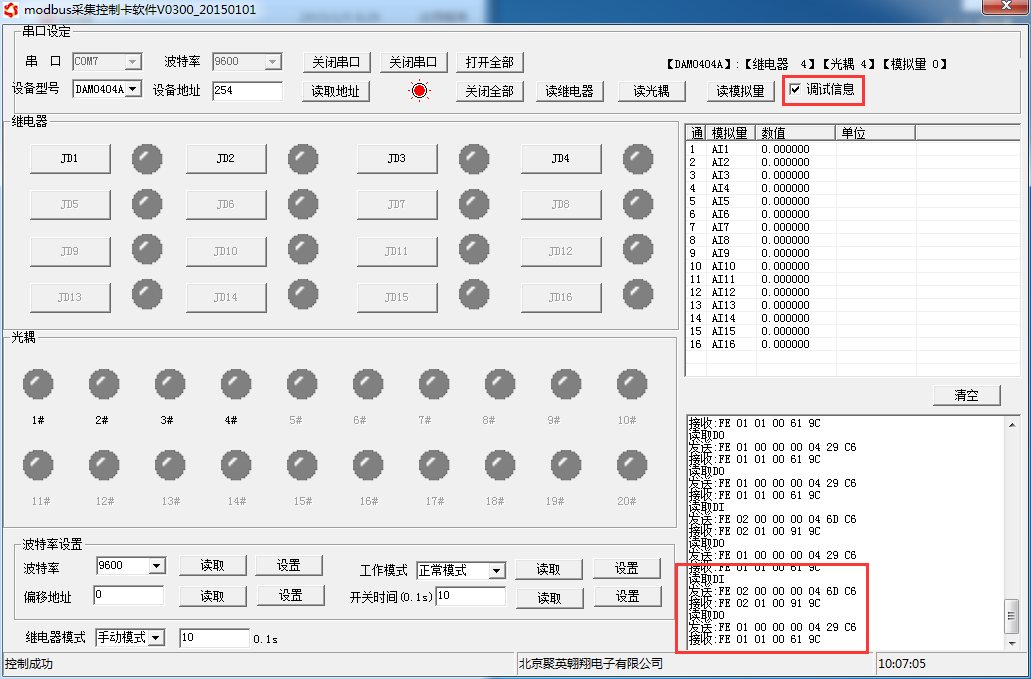

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了溫度寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫1通道的溫度，實際上是對1通道對應的線圈寄存器0001的讀寫操作。

4、指令列表

5、指令詳解

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度（查詢整型寄存器地址，查詢溫度范圍是-200-327℃或者0-650℃）

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

查詢第一路溫度（查詢浮點數寄存器地址，查詢溫度范圍是-200-650℃）

查詢第一路溫度f(wàn)loat類型

FE 04 00 32 00 02 C4 0B

模擬返回信息：

FE 04 04 41 CB 70 A4 B5 32

九、常見問題與解決方法

1. 搜索不到設備時的解決方法：

1. 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

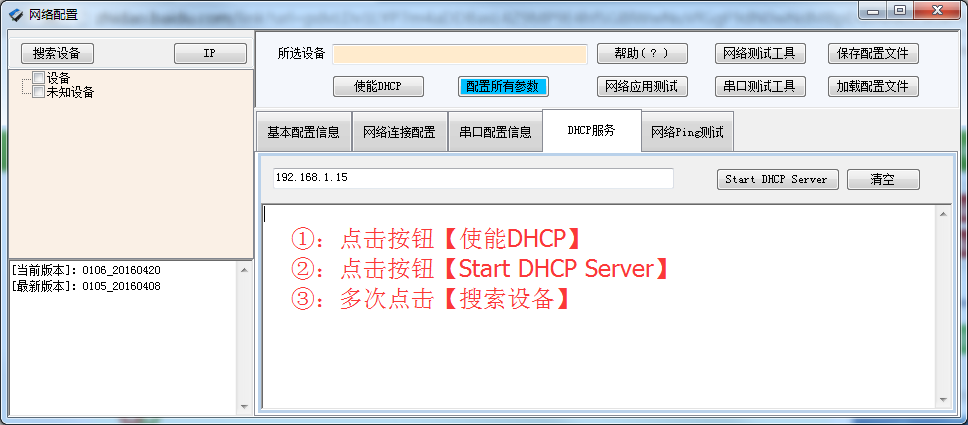

1. 操作軟件，使能DHCP服務

1. 如果以上操作仍舊搜索不到，

請確認當前PC的網段和設備的網段在一個網段下。

禁用PC的其他不用的網卡。

當前PC只有一個唯一的局域網IP。

請用PC確認網線是好用的。

當前軟件僅支持ipv4。

1. 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵6S，網口燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP；
2. 勾選所有設備

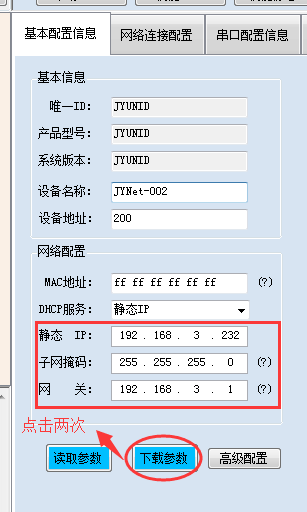

在“基本配置信息”欄內，修改設備IP為靜態IP，與電腦所處網段為同一網段，點擊“下載參數”，2S后再點擊“下載參數”，提示配置成功。

1. 當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

確認電腦端IP與設備要配置的IP為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的DHCP處于開啟狀態。
