延時繼電器怎么接線圖解

在電氣控制領域中，延時繼電器是一種非常重要的元件，能夠根據預設的時間延遲來實現電路的接通或斷開。本文將詳細介紹延時繼電器的接線方法，并通過圖解的方式，幫助讀者更好地理解這一過程。

首先，我們需要了解延時繼電器的基本結構和功能。延時繼電器通常由計時器電路和繼電器電路兩部分組成。計時器電路負責接收控制電壓并開始計時，而繼電器電路則在計時結束后負責執行動作。延時繼電器可以通過外部電位器或旋鈕進行調整，以實現不同的延時時間。此外，延時繼電器還常配備了一個不間斷電源，以確保在控制電源中斷或故障時仍能正常工作。

在接線之前，我們需要準備以下工具和材料：延時繼電器、接線端子、螺絲刀、絕緣膠帶以及需要接入的電路線。確保所有工具都處于良好狀態，以避免在接線過程中發生意外。

接下來，我們來看延時繼電器的接線方法。延時繼電器的接線主要涉及到線圈端子和觸點端子的連接。線圈端子用于接收控制電壓，而觸點端子則用于控制電路的接通或斷開。

一、線圈端子的接線

延時繼電器的線圈端子通常有兩個，分別標記為2和7(不同型號的延時繼電器標記可能有所不同，但原理相同)。這兩個端子用于接收交流或直流電源。在接線時，我們需要確保電源的電壓與延時繼電器線圈的額定電壓相匹配。

1. 將電源的火線連接到延時繼電器的線圈端子2上。

2. 將電源的零線連接到延時繼電器的線圈端子7上(對于交流電源)。如果是直流電源，則根據正負極性進行連接。

二、觸點端子的接線

延時繼電器的觸點端子通常有多組，分別用于常開觸點和常閉觸點的連接。常開觸點在延時結束后閉合，而常閉觸點在延時結束后斷開。

1. 常開觸點的接線：

* 將需要控制的電路線的一端連接到延時繼電器的常開觸點的一端(例如6號端子)。

* 將電路線的另一端連接到需要接通的負載或另一段電路上。

* 當延時繼電器接收到控制電壓并開始計時后，到達設定的延時時間時，常開觸點將閉合，從而使電路接通。

2. 常閉觸點的接線：

* 將需要控制的電路線的一端連接到延時繼電器的常閉觸點的一端(例如5號端子)。

* 將電路線的另一端連接到需要斷開的負載或另一段電路上。

* 當延時繼電器接收到控制電壓并開始計時后，到達設定的延時時間時，常閉觸點將斷開，從而使電路斷開。

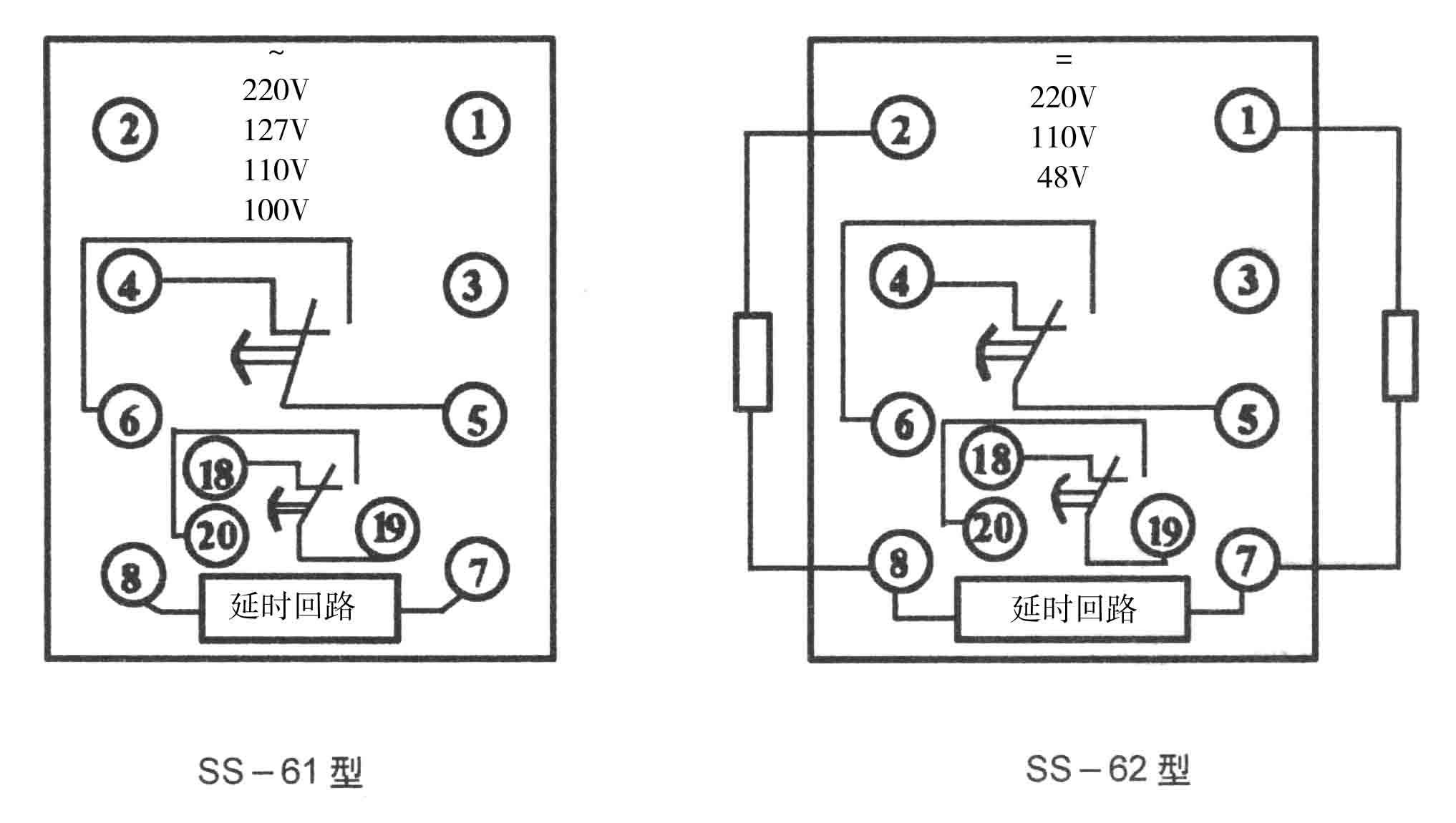

為了更直觀地理解延時繼電器的接線方法，以下是一個具體的接線圖解示例：

假設我們有一個延時繼電器，其線圈端子標記為2和7(交流電源)，常開觸點標記為6和公共觸點1(或8，取決于具體型號)，常閉觸點標記為5和公共觸點1(或8)。

1. 將電源的火線連接到延時繼電器的線圈端子2上。

2. 將電源的零線連接到延時繼電器的線圈端子7上。

3. 將需要控制的電路線的一端連接到延時繼電器的常開觸點6上。

4. 將電路線的另一端連接到負載上(例如一個燈泡)。

5. 如果還需要使用常閉觸點來控制另一個電路，可以將另一個電路線的一端連接到延時繼電器的常閉觸點5上，另一端連接到另一個負載上。

在接線過程中，需要注意以下幾點：

1. 確保電源的電壓與延時繼電器線圈的額定電壓相匹配，以避免損壞延時繼電器。

2. 在接線時，要使用適當?shù)慕泳€端子和螺絲刀，確保連接牢固可靠。

3. 使用絕緣膠帶包裹好裸露的電線部分，以防止短路和觸電事故。

4. 在接線完成后，要進行仔細的檢查和測試，確保延時繼電器的功能正常。

此外，還需要注意延時繼電器的使用環境。延時繼電器應安裝在干燥、通風、無腐蝕性氣體和振動較小的地方。同時，應避免將延時繼電器暴露在高溫或低溫環境中，以免影響其性能和使用壽命。

通過以上的介紹和圖解示例，相信讀者已經對延時繼電器的接線方法有了更深入地了解。在實際應用中，可以根據具體的控制需求和電路條件來選擇合適的延時繼電器和接線方法。
