電磁繼電器由什么組成

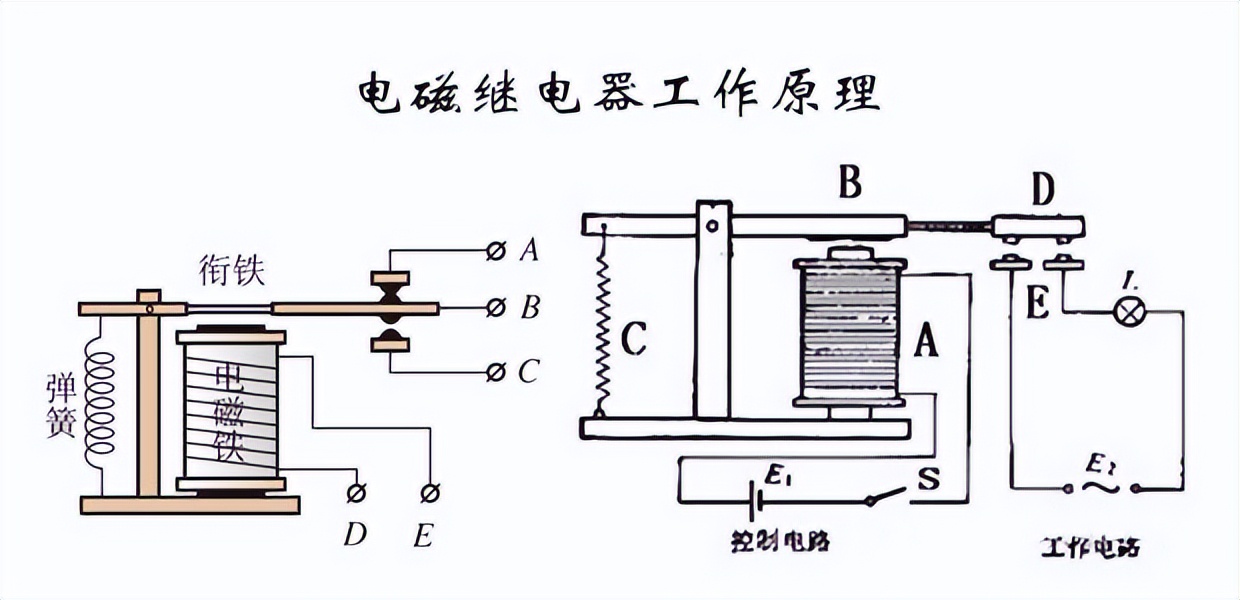

電磁繼電器，作為電路中一種重要的控制元件，廣泛應用于自動化控制系統中，實現電路的開關、轉換及保護等功能。利用電磁感應原理，通過較小的電流(控制電流)來控制較大電流(被控電流)的通斷，從而在電氣控制中起到了橋梁和開關的作用。那么，電磁繼電器究竟由哪些部分組成呢?接下來，我們將詳細解析其構成。

一、電磁鐵系統

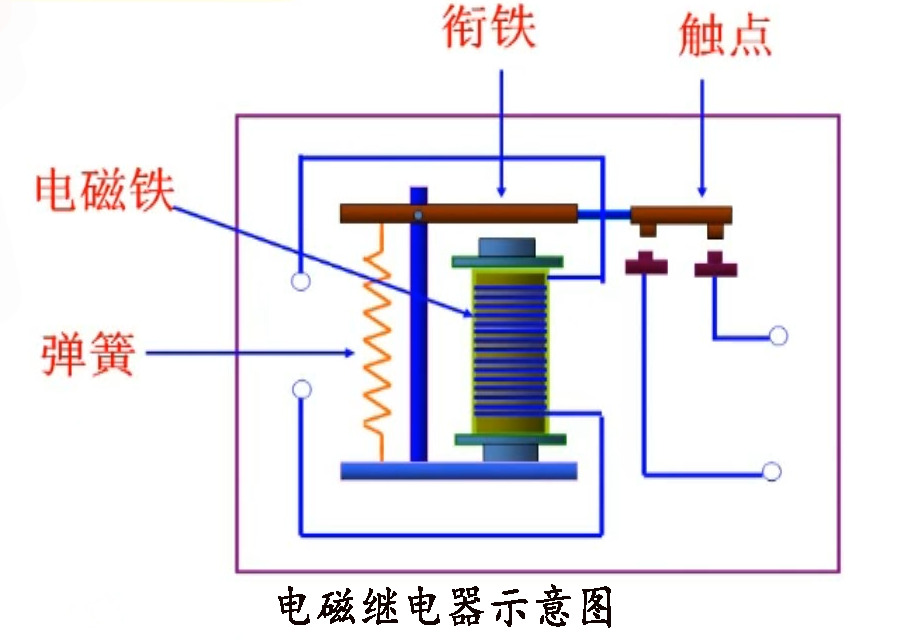

電磁鐵系統是電磁繼電器的核心部件，主要由線圈、鐵芯和銜鐵(或稱為動鐵芯)三部分組成。

-線圈：通常由絕緣導線緊密繞制而成，是產生磁場的源頭。當線圈中通入控制電流時，根據安培環路定律，會在其周圍產生磁場，磁場的強弱與電流的大小成正比。線圈的匝數、線徑以及繞制方式都會影響其磁場的性能。

-鐵芯：位于線圈內部，由軟磁性材料制成，易于被磁化也能迅速退磁。當線圈通電時，鐵芯被磁化成為磁體，吸引銜鐵;當線圈斷電時，鐵芯失去磁性，銜鐵在復位彈簧的作用下復位。

-銜鐵：與鐵芯相對，通常由軟磁性材料制成，能在電磁力的作用下移動。銜鐵的移動直接決定了觸點系統的狀態變化，即電路的通斷。

二、觸點系統

觸點系統是電磁繼電器執行控制功能的關鍵部分，根據電磁鐵系統的動作來切換電路。觸點系統一般由靜觸點和動觸點組成，根據觸點數量及連接方式的不同，可分為單擲(SP)、雙擲(DP)等多種類型。

-靜觸點：固定在繼電器基座上，不隨電磁鐵系統的動作而移動。靜觸點可以是常開觸點(NO)，也可以是常閉觸點(NC)，具體取決于電路設計需求。

-動觸點：安裝在銜鐵上，隨銜鐵的移動而移動，從而與靜觸點接觸或分離，實現電路的通斷。動觸點的設計需考慮接觸電阻、耐磨性、耐電弧性等因素，以確保長期穩定運行。

三、復位彈簧

復位彈簧是電磁繼電器中用于恢復觸點系統原始狀態的部件。當線圈斷電時，復位彈簧會釋放存儲的能量，推動銜鐵回到初始位置，使動觸點與靜觸點分離，電路斷開。復位彈簧的剛度和長度需精確設計，以確保觸點動作的準確性和可靠性。

四、外殼與絕緣結構

外殼是電磁繼電器的外部保護殼，不僅起到固定內部各部件的作用，還能有效防止外部灰塵、水分等進入繼電器內部，保護其免受環境因素的侵害。同時，外殼的材質和設計還需考慮散熱性能，以保證繼電器在高溫環境下的穩定運行。

絕緣結構則用于隔離繼電器內部的不同電位部分，防止電氣短路或漏電現象的發生。絕緣材料的選擇需滿足一定的絕緣強度、耐熱性、耐電弧性和機械強度等要求。

五、其他輔助部件

除了上述主要部件外，電磁繼電器還可能包含一些輔助部件，如滅弧裝置、防塵罩、接線端子等。滅弧裝置用于在觸點斷開時迅速熄滅可能產生的電弧，防止觸點燒蝕;防塵罩則用于進一步防止灰塵進入繼電器內部;接線端子則用于與外部電路連接，傳遞控制信號和被控電流。

綜上所述，電磁繼電器由電磁鐵系統(包括線圈、鐵芯、銜鐵)、觸點系統(靜觸點、動觸點)、復位彈簧、外殼與絕緣結構以及其他輔助部件共同組成。這些部件相互協作，共同實現了電磁繼電器的控制功能。在設計和使用過程中，需充分考慮各部件的性能和相互關系，以確保電磁繼電器的穩定運行和可靠性。
